插板閥安裝示意圖（插板閥正確安裝步驟解析）

插板閥是廣泛用于粉料輸送管道的流量控制設備。正確安裝對確保插板閥的使用壽命和控制性能至關重要。下面具體解析插板閥的安裝步驟：

一、檢查清潔。在安裝前，必須仔細檢查閥體內部，確保閥體腔內、閘板和密封面的接觸面上沒有污物、砂粒等雜質粘附，以免影響氣密性。如有污物，必須切底清除。

二、擰緊連接。插板閥的進出口法蘭螺栓必須擰緊到位，并控制扭矩，使各螺栓擰緊程度均勻一致，防止連接處出現松動和泄漏現象。

三、填充密封。填料式插板閥要充分壓實填料，使填料完全塞實密封槽，既要確保填料的氣密性，也要允許閘板活動自如，不會過于緊實影響開閉。

四、核對一致。必須仔細核對插板閥的型號、接口尺寸、法蘭連接標準是否與實際管道參數要求一致。流體介質的流向也要一致。

五、留出空間。必須評估驅動裝置所需的操作空間，在安裝過程中預留足夠空間，以實現后期的操縱及維護。

六、正確接線。電、氣、液驅動裝置的接線必須嚴格按設計圖紙要求進行，確保動力傳遞與控制正常。

七、定期維護。安裝完成后，必須定期進行維護保養，避免外力碰撞、擠壓，以免影響閥門密封性能。

只有嚴格按上述步驟進行插板閥安裝，才能確保其發揮優良的流量控制性能，實現對粉料管道的精榷管理。

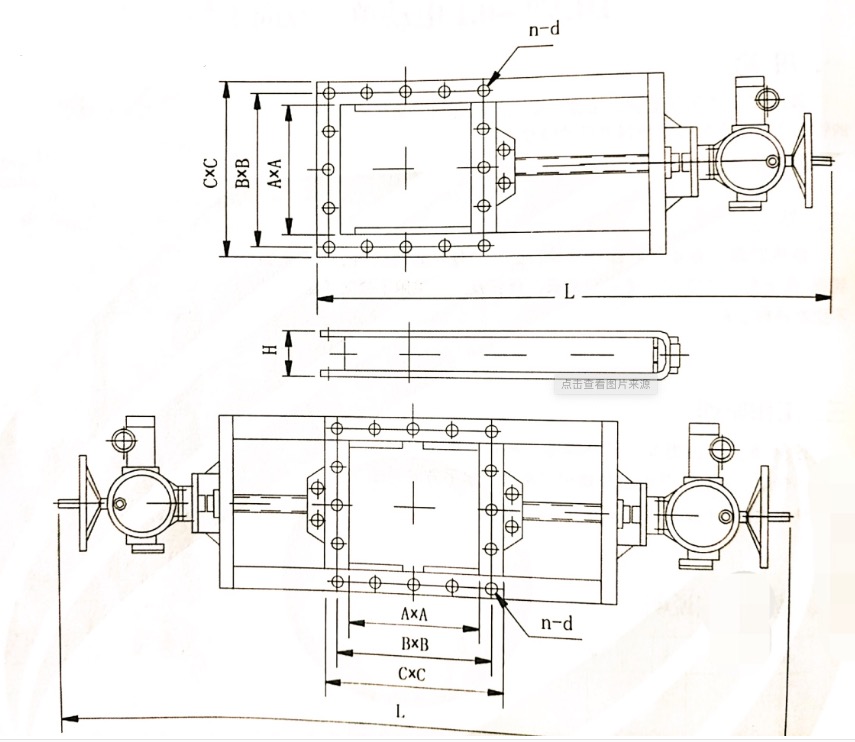

插板閥的安裝示意圖如下：

以上就是關于插板閥的安裝方法及其示意圖介紹，希望對您有所幫助。
