手動插板閥結構圖解

    手動插板閥是一種結構簡單、工作可靠、應用廣泛的閥門，其原理是通過手輪旋轉絲桿，帶動閘板上下運動，從而達到啟閉閥門的目的。

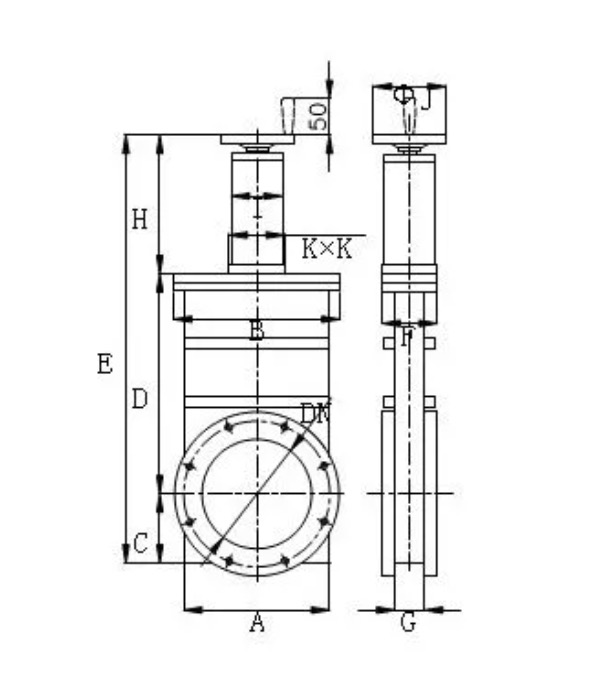

    手動插板閥的結構圖如下：

手動插板閥結構圖

    圖中各部件名稱及說明如下：

    1.閥體：是閥門的主體部分，支撐著所有的零件。

    2.閥蓋：與閥體連接，構成密閉腔室。

    3.閘板：是閥門的啟閉件，由閘板體、閘板芯和閘板軸組成。

    4.絲桿：將手輪旋轉力傳遞給閘板。

    5.手輪：用來操作閥門。

    6.填料函：用來密封絲桿與閥蓋之間的間隙。

    7.軸承：支撐絲桿轉動。

    8.密封墊片：用于密封閥門各個連接處。

手動插板閥

    目前手動插板閥在電力行業、化工行業、建材行業、糧食行業等均有廣泛的應用，其具有以下特點：

    1、結構簡單緊湊，維修方便。

    2、密封性能好，不易泄漏。

    3、流通能力大，阻力小。

    4、適用范圍廣，可用于各種粉狀、顆粒狀介質。
